Computar工业镜头M1214-MP

>> 捕捉住兆像素照相机的全部分辨率 >> 低变形率(低于1.0%) >> 为焦点和光圈锁定调节螺钉 >> 在整个屏幕范围内都具有高对比度及清晰度的图像 >> 紧凑式设计(直径:35.5mm)
详情说明 / Details
产品参数

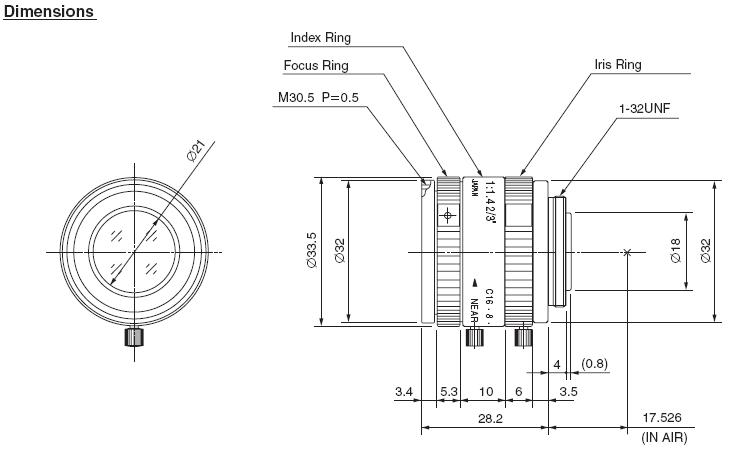

尺寸图
视野表
焦距 12mm
镜头直径与焦距之比的最大值 01:01.4
图象最大尺寸 8.8mm×6.6mm( ? 11mm)
工作范围 光圈 F1.4-F16C
焦点 0.1m-Inf.
控制 光圈 手动
焦点 手动
对象大小 11.0(H)cm×8.3(V)cm 2/3”
视角 D 2/3” 49.2° 1/2” 37.0°
H 40.4° 30.0°
V 30.8° 22.7°
工作温度 -20℃-+50℃


分辨率
在中心处和边角处超过100线对/mm
变形率 2/3〞 -0.1%(y=5.5) 1/2〞 -0.35%(y=4.0)
后焦距 13.1mm
凸缘衬圈长度 17.526mm
固定架 C固定架
滤镜尺寸 M30.5 P=0.5mm
大小 ?33.5mm×28.2mm
重量 65g

工作距离(mm) 光学放大率 扩展环(mm)
300 0.04X
200 0.05X
150 0.06X
100 0.11X 0.5

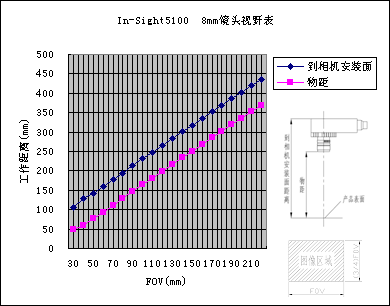

视野表(以In-Sight5100为例)
视场(FOV) 物距(WD) 到相机安装面(mm) 垫圈
40 84.5 153 1
50 107.5 174.5 0.5
60 137 204.5 0.5
70 164.1 232.1 0.5
80 185 252.5 0.5
90 213.5 280.5 0.5
100 240.5 308
110 264 330.5
120 287.2 354.7
130 314.5 381
140 347.3 414.8
150 366.5 433

视场:整个系统能观察的物体的尺寸范围
物距:被检产品表面到镜头下边缘的距离
