康耐视的已校准3D视觉

康耐视的已校准3D视觉
　　康耐视3D位移传感器通过对产品进行三维检测，优化了产品质量。传感器经过了工厂校准，其中包含了业内领先的康耐视机器视觉软件，同时配备了强大的二维和三维工具套件，其紧凑的 IP65 级设计能够承受最恶劣的工厂环境。康耐视3D视觉与独特的现场校准技术相结合，能够提供最准确的数据，无需担忧因机械安装或运动误差而引发的精度问题，并允许同时使用多条生产线的多个传感器，从而生成单一高分辨率 3D 图像。
优势
完整的2D和3D机器视觉解决方案
　　•传感器选择范围拓宽
　　•与 VC5 控制器绑定
　　•使用 Cognex Designer™ 软件轻松部署
以实际单位提供测量结果
　　•校准的3D系统
　　•微米级精度
简单易用的现场校准
　　•防止出现偏差和运动误差
　　•为整个生产线提供一致结果

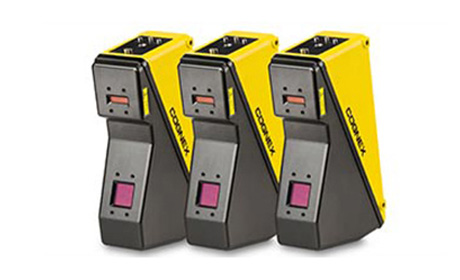

3D图像拼接
　　•更高的分辨率，更宽的视野
　　•简化的多头分析
对比度独立检验
　　•暗背景上的暗物体
　　•不依赖颜色
同时采集强度数据
　　•空间对准的3D和2D视觉
　　•增强的纹理3D可视化
能够结合3D传感器和2D摄像机使用
　　•许多应用都需要同时使用这两种设备
世界一流的3D和2D视觉工具
　　•高度、体积、平面安装和倾斜工具
　　•PatMax®、IDMax® 和 OCRMax™ 算法
工业级 IP65 外壳
　　•食品和饮料应用的 IP69K 外壳选项
快速扫描速率
　　•最高 18KHz

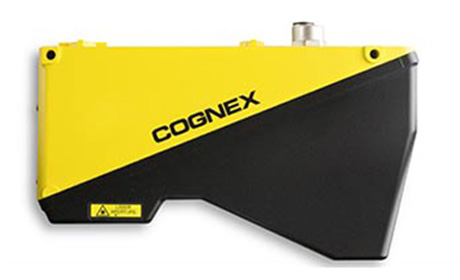

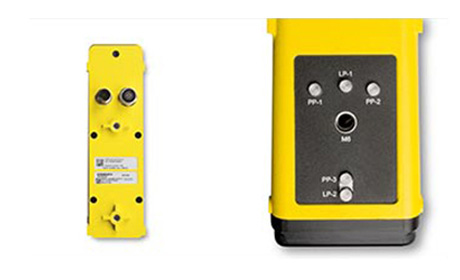

DS1000 系列型号

规格	DS1050	DS1101	DS1300	DS925B
近视场 (mm)	43	64	90	23.4
远视场 (mm)	79	162	410	29.1
间隙距离 (mm)	87	135	180	53.5
测量范围 (mm)	76	220	725	25
激光器类别	2M	2M	2M	2M
分辨率 X (mm)	0.059-0.090	0.079-0.181	0.101-0.457	0.0183-0.0227
分辨率 Z (mm)	0.004-0.014	0.010-0.052	0.016-0.265	0.002

DS1000 系列规格

尺寸	93.3 mm - 115.2 mm (H) x 50 mm (W) x 167.06 mm (L)
重量	700 g
工作温度	0ºC 至 50ºC（32ºF 至 122ºF）
储存温度	-10ºC 至 60ºC（-14ºF 至 140ºF）
最大湿度	85%（无冷凝）
外壳	IP65（配有康耐视推荐的 IP65 以太网和电源 I/O 电缆）
冲击力	50 gs（11 ms 半正弦脉冲）
振动	8 gs（10-500 Hz，30 分钟）
离散型 I/O 操作限制	触发器输入电压限制：- 24 VDC – +24 VDC 输入打开：> 10 VDC (>6mA) 输入关闭：< 2 VDC (<1.5 mA)
编码器输入规格	差速器：A+/B+:5-24V（最大 50 kHz）A-/B-：反向 (A+/B+) 单端：A+/B+:5-24V（最大 50kHz）A-/B-：+0VDC=½(A+/B+)
电源	电压：+24 VDC (22-26 VDC) 电流：最大值 500 mA
扫描速率	扫描速率
软件	Cognex Designer 软件
以太网	千兆以太网接口 集成链路和通信 LED 标准 M12-8 连接器
认证
配件	以太网线：5m，IP65 级电源：+ I/O + 编码器电缆、IP65 级固定支架不锈钢外壳，食品业 IP69K 级

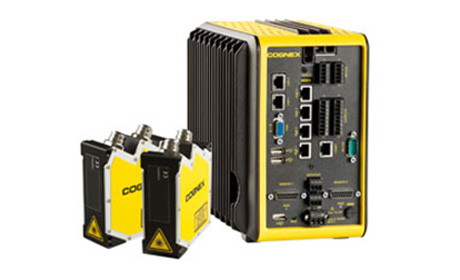

VC5 控制器	VC5 控制器

VC5 视觉控制器规格

支持的康耐视设备	康耐视工业 GigE 相机，康耐视 DS1000 系列传感器
任务程序存储器	120 或 480GB 非依电性闪存，无限量远程网络设备存储
图像处理存储器	8GB SDRAM
冷却系统	无风扇设计
输入	8 个光隔离离散型输入
输出	16 个光隔离离散型输出
编码器输入	4 个非隔离编码器输入
LAN 端口	2 个 RJ-45 以太网端口，10/100/1000 BaseT。IEEE 802.3 TCP/IP 协议。
GigE 端口	GigE Vision 图像兼容端口与以太网功率 (PoE)。
I-ENET 端口	1 个用于基于以太网的工业协议通信的 RJ-45 端口。
工作温度	0°C 至 40°C（32°F 至 104°F）-30°C 至 80°C
储存温度	-30℃ 至 80℃（-22°F 至 176°F）
湿度	10% – 85%，无冷凝（工作和储存湿度）。
执行标准	CE、FCC、KCC、TÜSÜNRTL、RoHS
传感器端口	2 个 DB15 端口，用于供电及建立编码器和触发器与康耐视 DS1000 系列传感器的连接。每个端口最大供电为 24VDC，500mA。
VGA 端口	连接显示器的模拟 VGA、DB15 端口，最大分辨率 1920x1200。
USB 端口	3 个主 USB 2.0 (480 Mb/sec.) 端口，用于连接 HID 设备（鼠标、键盘或大容量存储设备）
RS-232 端口	RS-232 端口，1 个 RS-232 端口用于串口通信
外壳	压铸铝、铝板金属和注塑成型的 ABS 外壳
安装	底部和背面各有四个 M5 x 0.8 螺纹安装孔。DIN 导轨可安装，使用 DIN 导轨配件或使用两个金属板支架的面板支架。
尺寸	207mm (8.15 in) X 231.9mm (9.06 in) x 133.5mm (5.24 in)
I/O 接线柱连接器	可分离的螺丝接线柱
电源	24 VDC (±10%)，5 amp（最大）

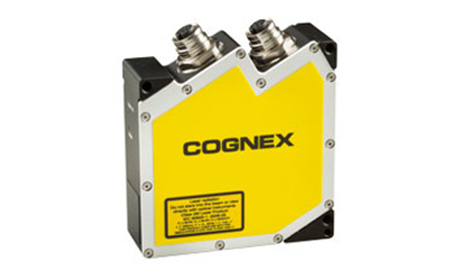

DS925B 规格

尺寸	96 mm (H) x 33 mm (W) x 85 mm (L)
重量	380 g
工作温度	0ºC 至 45ºC（32ºF 至 113ºF）
储存温度	-20ºC 至 70ºC (-4ºF 至 158ºF)
最大湿度	5-95%（无冷凝）
外壳	IP65（配有康耐视推荐的 IP65 以太网和电源 I/O 电缆）
激光功率	8mW（2M 类）405nm 波长
编码器输入规格	单端正交编码器。 A+/B+ 电压限值： +5 VDC (TTL); +30 VDC (HTL) 输入打开时：> 2.4 VDC (TTL); > 11 VDC (HTL) 输入关闭时：< 0.8 VDC (TTL); < 3 VDC (HTL) A-/B-：+0VDC
电源	电压：+24 VDC (11-30 VDC) 电流：最大值 500 mA IEEE 802.3af 以太网供电
扫描速率	最高 1.2kHz
软件	Cognex Designer 软件
以太网	千兆以太网接口标准 M12-8 母连接器
认证
配件	以太网线：5m，IP65 级电源：+ I/O + 编码器线，IP65 级
VC5 控制器	Intel i5 处理器，精密 I/O 实时通信，207 mm (H) 132.6 mm (W) x 229.5 (L)

使用 Cognex Designer™ 软件轻松部署
　　易用的软件简化了设置过程，让其迅速执行 3D 测量。
世界一流的3D和2D视觉工具
　　•高度、体积、平面安装、倾斜和横截面工具
　　•PatMax®、IDMax® 和 OCRMax™ 算法
　　•多头3D图像拼接

康耐视3D位移传感器配件
下列配件可于所有康耐视3D位移传感器一体化使用
　　•以太网线：5m，IP65 级
　　•电源：+ I/O + 编码器线，IP65 级
　　•现场校准靶：针对不同应用的具体需求提供各种尺寸选项
以下配件仅用于 DS1000 系列的集成
　　•固定支架
　　•不锈钢外壳，食品业 IP69K 级
以下配件仅用于 DS900 系列的集成
　　•用于图像拼接应用的多头固定支架

D 激光位移传感器应用
出厂校准的 3D 传感器测量功能，例如使用实际单位和微米级精度，测量相对任何表面的长度、宽度、高度、倾斜或体积。
