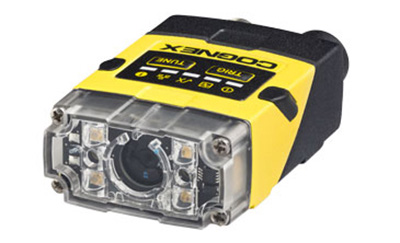

DataMan 150/260 系列固定式读码器

DataMan 150/260 系列功能 DataMan 150/260 系列固定式图像读码器具有出色的性能、灵活性和易用性，可以读取一维线性条码、高密度二维 Matrix 码或直接部件标识 (DPM) 码。

[上一个：DataMan 300/360 系列读码器]　 [下一个：DataMan 50/60 系列功能读码器]

详情说明 / Details

功能

型号和规格

符号

技术

配件

应用

资源

DataMan 150/260 系列功能
　　DataMan 150/260 系列固定式图像读码器具有出色的性能、灵活性和易用性，可以读取一维线性条码、高密度二维 Matrix 码或直接部件标识 (DPM) 码。
实现最高读取率
　　DataMan 150/260 系列固定式读码器采用高速双核处理引擎和最新的康耐视算法，可以实现最高读取。
　　1DMax™ 结合 Hotbars II™ 和 2DMax® 结合正在申请专利的 PowerGrid™ 技术可以解码受损或印刷不良的一维和二维码，不受代码质量、印刷方式或代码表面状况的影响，可以读取无可见范围或静音区的二维代码。

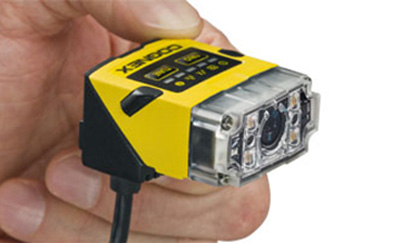

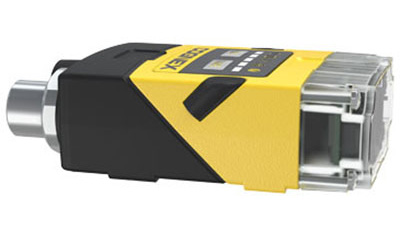

简化狭窄空间中的安装
　　DataMan 150/260 系列型号可以直立或以合适角度安装以适合最狭窄的空间。在线功能和九十度调节，无需重新设计设备，也无需使用复杂的布线或光路来连接光栅镜。
降低安装时间和成本
　　模块化的照明和光路设计简化了 DataMan 150 和 260 系列读码器镜头的更换和现场照明。此设计不仅降低了安装时间和资源占用，也优化了各应用的性能，简化了未来的流程更改，增加了 ID 读码器的价值。
任何代码都可以获得最佳图像形成
　　•圆面、亮面、高反射面或镜面上的代码通常需要特定照明才能准确读取。低分辨率代码和远工作距离代码也会造成读取问题。康耐视的模块化技术使得这类代码的读取变得简单。
　　•16 mm 镜头 - 与标准 6.2 mm 镜头相比，这款镜头可以读取较小以及工作距离较远的代码。
　　•液态镜头技术 - 液态镜头模块可让您无需移动元件即可实现自动对焦。
　　•大功率集成光 (HPIL) - 四个大功率红色 LED 为代码提供照明，以实现更好的图像形成。该功能对于远距离代码读取和高速应用特别有用。
　　•半偏振前盖 - 对于任何应用都可以配置 2 个偏振 LED 和 2 个非偏振 LED 来实现特殊照明。偏振 LED 非常适合用于亮面和镜面应用，而非偏振 LED 则适用于远距离和高速应用。也有全偏振和非偏振前盖，可轻松互换。
易用的调谐和触发按钮
　　调谐和触发按钮在无需 PC 或 HMI 的情况下即可设置应用。安装读码器之后，仅需按下按钮即可。无论是标签代码还是直接部件标识码，调谐算法可以学习适应代码并自动调整光路和照明以生成您应用所需的最佳图像。
　　恰当调整读码器之后，按下触发按钮即可确认已正确设置读码器。蜂鸣声或可视 LED 反馈易于获知正确读取代码的时间。

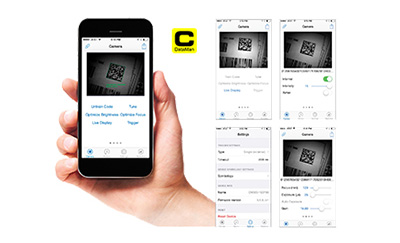

DataMan 读码器快速设置应用程序
　　使用这款基于网络的应用程序，您可以轻松地在您的手机或移动设备上远程设置并配置您的联网固定式读码器。可从 Google Play 或 iTunes 应用程序商店获取，使用此应用程序您可以实时查看图像、调整配置设置并在多个读码器之间共享设置、保存和发送图像等等。无需使用 PC 即可在您工厂或配送中心的任何地方进行故障排除和检查读取率。
方便改装为 DataMan 100/200 系列
　　DataMan 150/260 系列读码器采用与 DataMan 100/200 系列 ID 读码器相同的安装配置和插接方式。因此，无需转接板或更改安装孔和布线，即可改装为现有 DataMan 100/200 应用。
　　因为读码器前端到代码的间隔距离完全相同，所实现的视场 (FOV) 也相同，因而无需更改机器布局、硬件或应用。

DataMan 150/260 型号和规格

型号
	二维条码读取				二维和一维条码读取		一维条码读取
	直接部件标识 (DPM)	高速	低速	多个代码	混合代码	难读取代码	高速	低速	多个代码	全方位	定向
DataMan 150/152 QL 260/262 QL							X	X	X	X	X
DataMan 150/152 S 260/262 S			X	X	X	X		X	X	X	X
DataMan 150/152 Q 260/262 Q		X	X	X	X	X	X	X	X	X	X
DataMan 150/152X 260/262 X	X	X	X	X	X	X	X	X	X	X	X

QL 型
采用 1DMax™ 技术，是最佳的针对全方位条码读取进行优化的一维条码读取工具。QL 型号可现场升级到 Q 型号。

S 型
用于读取低速运动或指针运动部件上的高质量的一维/二维代码。

Q 型
高性能读取高速移动部件上的一维/二维代码。采用 1DMax 和 ID Quick™ 技术。

X 型
高性能读取具有挑战性的一维/二维代码，包括直接部件标识 (DPM) 码。X 型也采用了正在申请专利的 PowerGrid™ 技术，能够读取无可见范围的代码。

ataMan 260 以太网读码器规格
	260 S	260 QL	260 Q	260 X	262 S	262 QL	262 Q	262 X
一维代码和堆叠式代码	X	X	X	X	X	X	X	X
全方位一维代码	X	X	X	X	X	X	X	X
二维代码	X	X	X	X	X	X	X	X
算法	1DMax	1DMax	1DMax	1DMax 2DMax*	1DMax	1DMax	1DMax	1DMax 2DMax*
图像分辨率	752 x 480 全局快门				1280 x 960 全局快门
读取	60 fps				45 fps
解码速率	2/秒	45 次解码/每秒			2/秒	45 次解码/每秒
镜头选择	6.2 mm（3 位镜头或液态镜头，40..200 mm)、16 mm（手动调焦或液态镜头，80 mm ..1 m）
照明	模块化照明/现场配置照明：四种独立控制，高功率 LED（红、白、蓝、IR）配有带通滤波器和偏光过滤器
通信	RS-232 和以太网接口
尺寸	直立 - 43.1mm x 22.4mm x 64mm 合适角度 - 43.1 x 35.8mm x 49.3mm
保护	IP-65

DataMan 150 系列和 USB 读码器规格
	150 S	150QL	150Q	150 X	152S	152 QL	152 Q	152 X
一维代码和堆叠式代码	X	X	X	X	X	X	X	X
全方位一维代码	X	X	X	X	X	X	X	X
二维代码	X	X	X	X	X	X	X	X
算法	1DMax	1DMax	1DMax	1DMax 2DMax*	1DMax	1DMax	1DMax	1DMax 2DMax*
图像分辨率	752 x 480 全局快门				1280 x 960 全局快门
读取	60 fps				45 fps
解码速率	2/秒	45 次解码/每秒			2/秒	45 次解码/每秒
镜头选择	6.2 mm（3 位镜头或液态镜头，40..200 mm)、16 mm（手动调焦或液态镜头，80 mm ..1 m）
照明	模块化照明/现场配置照明：四种独立控制，高功率 LED（红、白、蓝、IR）配有带通滤波器和偏光过滤器
通信	RS-232 和 USB 接口
尺寸	直立 - 43.1mm x 22.4mm x 55(63)mm 合适角度 - 43.1mm x 28.8(35.8) x 49.3mm
保护	IP-65

*可用 PowerGrid

DataMan 150/260 系列符号
　　•一维条码：Code 128、Code 25、Code 93、Code 39、PharmaCode、CodaBar、Interleaved 2 or 5、UPC/EAN、MSI
　　•二维码：DataMatrix、QR Code、MaxiCode、Aztec Code、DotCode
　　•堆叠码：PDF417、EAN.UCC Composite、Micro PDF417、DataBar
　　•邮政编码：Postnet、Planet、4 State Code（包括 Japan Post、UPU、澳大利亚邮政、智能邮件条码）

DataMan 成像条码读取技术
　　DataMan 全部产品的软件均经过了标准化，其目的是为了提供易用性和最大的灵活性。DataMan 固定式读码器所用的 DataMan 软件包含了多种使其优于市场上其他基于图像的固定式读码器的功能。
特色功能包括
　　•先进的高速平台，运行康耐视最新的专利算法，可以解码一维和二维符号
　　•1DMax™ 搭配 Hotbars II™ 技术可高速率读取一维条码，即使条码损坏或变形也是如此。
　　•Hotbars II 采用“条码拼接”技术，提供 0.8 ppm（像素/模块）解码速度，在实际应用中具有读码器少、使用简单的优势
　　•2DMax® 结合正在申请专利的 PowerGrid™ 技术可以解码严重损坏或标识不清的二维 Matrix 码，而且可以读取无可见范围或静音区的二维码
　　•2DMax 结合 PowerGrid 技术可以克服光照、标识方式、代码质量、或表面光洁度变化等问题，其中包括损坏的瞄准器和时钟模式以及静音区干扰
　　•直观的设置工具，提供最简单的实时设置和部署
　　•智能调谐技术可自动调整集成光源设置，为工件提供最佳光线设置。
　　•自动调谐和触发按钮使读码器无需 PC 或 HMI 即可完成设置
　　•一维和二维质量标准，用于工艺控制监控和阈值
　　•多种触发器模式（自触发、独立触发、突发触发等），满足各种客户应用的要求
　　•JavaScript 编程，用于在工厂实现最简单的可编程逻辑控制器连接和集成

康耐视专有的软件让 DataMan 读码器拥有无与伦比的条码读取性能：

IDMax 技术结合 Hotbars II
1DMax 代码读取算法结合 Hotbars II 图像分析技术，使得一维线性条码的读取率更高，甚至可以用比以往更快的速度来读取破损的一维条形码。

2DMax 结合 PowerGrid
2DMax 结合正在申请专利的 PowerGrid 技术用于对严重损坏或标记不良的二维 Matrix 码进行解码。克服了光照、标记方法、代码质量或表面光洁度变化等问题。

DataMan 150/260 系列读码器配件

光学件配置
康耐视提供了多种光学件配置选择：
　　•固定的 S 接口变焦系列（可选液态镜头）
　　•大光圈 LA 镜头套件，用于使用受控景深的高速应用

I/O 模块

其他配件
　　•支架
　　•加长电缆
　　•SHD（超高密度）镜头套件：16 mm 镜头套件。支持任何 DataMan 150 读取
　　 2mil Data Matrix 码。此镜头可以全面调节且允许用户设置工作距离。也可选
　　液态镜头。
　　•外壳和显示配件

DataMan 150/260 系列配件
DataMan 150/260 固定式读码器可用于多个工厂自动化一维和二维应用。同时读取多个代码或混合代码（一维和二维）。一些常用的条码读取应用包括：

一维：使用读码器读取静止、慢速移动的产品上的一维条码或手写的一维条码。

一维： 读取快速移动的一维条码，包括那些在超快速饮料或食品生产线上的一维条码。

二维：几乎可以读取任何表面（玻璃、金属、陶瓷、塑料）上的富有挑战性的直接部件标识代码

二维：读取静止、手写或印刷在标签上的移动中的二维码。

有特色的客户成功案例：Netflix, USA
康耐视的 DataMan® 读码器被用于在 DVD 归还流程中读取条码，其速度达到每小时 3,600 个邮件封套！Netflix Inc. 公司的运营支持总监 Paul Johnson 表示：“自从投入使用，这个项目在各个方面都远超出我们的预期。它能够自动化检查正确的光盘是否在正确的套子中，对我们的客户满意度有很大的影响。DataMan 的可靠性真是太棒了…”

DataMan 150/260 系列资源
特色白皮书
　　•Hotbars™ 图像分析技术 - 一维条码读取的新基础
产品资料
　　•读码器指南
专家指南和白皮书
　　•技术说明：实现最高的读取率
　　•白皮书：选择基于图像的读码器的 10 个原因
按需网络研讨会
　　•DataMan 50：拥有出众性能的紧凑型读码器
支持文档
　　•DataMan 软件
　　•二维和三维机械绘图
　　•DataMan 培训
