DataMan 8600 系列：直接部件标识、二维和一维手持式读码器

DataMan 8600 系列手持式读码器规格

尺寸	220 mm x 115 mm x 85 mm
重量	326 g
工作温度	0°C 至 40°C（32°F 至 104°F）
储存温度	-40°C 至 60°C（-40°F 至 140°F）
最大湿度	95%（无冷凝）
材料	聚碳酸酯外罩
成像器	1280 x 1024 高分辨率传感器
瞄准	激光瞄准器，1 类和 2 类
状态输出	LED、发音器和振动
通信	串行模块：RS-232、USB 以太网模块：TCP/IP、FTP、工业协议：以太网/IP，PROFINET，MC 协议，Modbus TCP 智能基站：RS-232、USB、以太网、工业协议 与智能蓝牙基站通信的蓝牙模块 与 Wi-Fi 智能基站通信的 Wi-Fi 模块
符号	•一维代码：UPC/EAN/JAN、Codabar、Interleaved 2 of 5、Code 39、Code 128、Code 93、Pharmacode、POSTNET、PLANET 码、GS1 DataBar、IMB、邮政 •二维代码：Data Matrix、QR、MicroQR、PDF417、MaxiCode、Aztec、Micro PDF417
照明	UltraLight 集成 明面、暗面和弥散照明
光学件配置	变焦液体镜头（0 - 500 mm，具体取决于代码元素的大小
电源需求	带串口/USB 的 DataMan 8600：5V - 6V DC，5.0W 最大 LPS 或 NEC 2 类电源 带以太网的 DataMan 8600：PoE 2 类电源带蓝牙的 DataMan 8600：3.7V、3100 mAh 锂离子电池 DataMan 智能基站：24V、最大 13 W LPS 或 NEC 2 类电源
环境	兼容 RoHS 指令 2002/98/EEC
监管	电气：CE、CSA、UL 60950、EN/IEC 60950-1 EMI/RFI：FCC Part 15、CE（EMC 和 R&TTE 指令）ICES-003、RSS-210 Issue 8、KCC
数据验证	美国国防部 UID 指南、GS-1、ISO15434 和 ISO15418
操作系统	Microsoft® Windows® XP、Windows 7 和 Windows 8

DataMan 8600 系列读码器符号
DataMan 8600 系列
　　•一维：UPC/EAN/JAN、Codabar、Interleaved 2 of 5、Code 39、Code 128、Code 93、Pharmacode、POSTNET、PLANET 码、GS1 DataBar、IMB、邮政
　　•二维：Data Matrix、QR、MicroQR、PDF 417、MaxiCode、Aztec、MicroPDF417

符号指南：我们来谈一下符号
条码解码指南

DataMan 8600 系列专有的软件和条码读取技术
DataMan 手持式读码器的 DataMan 软件包含了多种功能，使其优于市场上的其他读码器。
　　•业界领先的读取技术性能：结合了康耐视两项获得专利的强大算法，几乎可以随时解码任何类型的代码，而且有着无人能及的读取率。高性能读码器技术为解码直接部件标识 (DPM)、二维和一维符号设立了业界标准。
　　•DataMan 软件：DataMan 读码器的简易软件界面内配备有最高级的代码读取技术。直观的设置工具实现简单的设置和部署。
　　•高级成像机制：集成液态镜头技术可最大程度地提高应用和景深的灵活性。卓越的成像系统采用了获得专利的 UltraLight® 技术，可用于绝大部分标记类型和表面。Cognex UltraLight 照明在一个电子控制灯中为读取 DPM 代码结合了三种不同的照明技术：暗面、明面和弥散照明。

DataMan 软件用户界面
　　•见读码器所见：DataMan 读码器可以让你看到读码器看到的内容。您可以查看实时读取的条形码，或将读码器设置为通过 FTP 传输不能读取的图像以供以后查看。这个可视化功能能让您对无读取和拒绝读取的情况进行诊断，以便改进流程。
拥有智能调谐功能的常用设置工具：
强大的软件简化了读码器初始设置。DataMan 软件是适用于所有型号的常用平台*。设置工具可通过将最常用的控件集合到一页上来简化部署，让用户实时看到不同选项对读码器的作用。
Cognex Connect 通信套件
DataMan ID 读码器是网络设备，可以从任何与网络连接的终端进行访问。DataMan 读码器受 Cognex Connect™ 工业以太网协议套件支持，例如 EtherNet/IP（附加设备描述）、PROFINET、Modbus/TCP 和 MC 协议，便于轻松与工厂网络通信。

Cognex Explorer 控制中心：
这个独特的实用程序以统一网络视图显示所有康耐视视觉、ID 和可视化系统、功能强大而又简单的维修工具、备份/恢复或克隆系统功能以及升级固件能力等。Cognex Explorer™ 专为控制和维护工程师设计，非常直观，无需培训即可使用。

先进的专利技术
Hotbars 技术：在开创一维线性条码全新读取方法的过程中，康耐视公司研发了 Hotbars 图像分析技术。Hotbars 将出色的信号保真度和照明速度相结合，为DataMan 手持式读码器提供了前所未有的卓越性能。
二维码读取技术
2DMax+® 在二维 DPM 代码领域处于业界领先水平，专为解码严重损坏或标记质量差的直接部件标识二维 Matrix 码而优化。该技术可以处理因材料类型和表面不同产生的直接部件标识 (DPM) 码质量显著下降而导致的二维 DataMatrix 码的劣质外观。直接部件标识应用中的二维 DataMatrix 码读取成为生产流程中越来越重要的一个组成部分。不可读取的代码可能会使生产过程停止，也可能会导致相应工件得不到正确处理。2DMax+ 克服了照明、标记方法、代码质量或表面抛光（如芯片、塑料、陶瓷、玻璃或金属）等方面的差异。

使用 Hotbars 的 1DMax+ 技术
1DMax+® 是行业最佳的一维条形码读取工具，它针对全方位条形码读取进行优化，可以处理在对比度、模糊度、损坏、空洞、镜面反射、分辨率、静音区干扰和透视畸变上的巨大差异。
最先进的手持成像系统
DataMan 8600 系列读码器在大部分标记类型和表面均能获取优质图像，它拥有先进的 UltraLight® 专利技术、更快的图像传感器，以及具有更大景深的液态镜头。UltraLight 照明通过一个电子控制灯即可提供暗面、明面和弥散照明区。这些先进技术确保了DataMan 8600 系列读码器在不同距离处均可更快速、更简便地对条码进行成像。

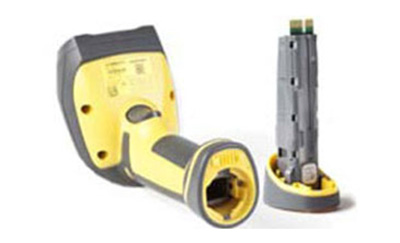

模块化通信拥有最大的灵活度
DataMan 8600 系列直接部件标识读码器还提供了工业协议以太网通信，可与工业自动化设备实现无缝集成。其他业界标准通信选项还包括与智能基站之间的 USB、RS-232 和蓝牙通信。现场可交换通信模块可以通过一个读码器满足客户特定的以及不断变化的通信需求。提供有线和无线两种模块。

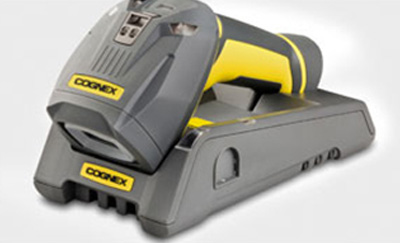

带智能基站的无线读码器
无线模块配有智能基站，此基站配备有单独的 USB、RS-232 和以太网通信端口，是 DataMan 8600 系列中功能最全的产品。脱机或超出范围时，新型无线读码器的读码范围长达 100m*，且拥有较大的内存容量。基座内置备用电池充电器，可与工业标准以太网、USB 和 RS-232 电缆兼容。

DataMan 8600 Series Barcode Reader Resources
Product literature
　　•Barcode Reader Guide
　　•DataMan 8600 Datasheet
Expert guides and white papers
　　•Whitepaper: A new foundation for 1-D barcode reading—Hotbars
　　•Tech Note: Achieving Highest Read Rates
　　•Tech Note: Benefits of Variable Focus Technology
　　•Tech Note: Industrial Connectivity for Image-based ID Readers

DataMan 8600 Series Barcode Reader Accessories
Ethernet Communication Module:
The Ethernet Module supports Industrial Protocols: EtherNet/IP, PROFINET, MC Protocol, Modbus TCP, TCP/IP and FTP.M
Serial Communication Module:
The Serial Module supports RS-232, USB and PS/2 connectivity.

Wireless Communication Module and Intelligent Base Station:
The Wireless Module is paired with an Intelligent Base Station (pictured) which supports RS-232, USB and Ethernet (TCP/IP and FTP) connectivity.

Wall Mount Bracket:
The bracket has a custom holder specially designed for the DataMan 8000 series readers. The wall mount bracket includes a pair of nuts/bolts for metal frame mounting and wood screws for wall mounting.

Presentation Stand:
The stand has a flexible weighted base and flexible neck to provide optimal presentation and storage positioning. The presentation stand attaches to the Wall Mount Bracket which is custom designed for the DataMan 8000 series readers.

Overhead Retractor:
The overhead pulley attaches to the latch plate built into the DataMan 8000 series ID reader to allow for it to be suspended over equipment.

Spare Battery:
The spare battery for the wireless module provides eight hours of charge during normal operation and is charged and stored within the Intelligent Base Station, as pictured.

PS/2 Keyboard Adapter:
The DataMan 8000 series readers can also connect to legacy systems via the PS/2 keyboard adapter.

Coiled Ethernet Cable, 5m

Rubber Sleeve for corrosive environments

Wall mount bracket for intelligent base station

Multi-bank battery Charger

Standoff accessory for 8500

Industrial Duralon RS-232 cable for corrosive environments

DataMan 8600 系列读码器应用
　　对于需要可靠的直接部件标识和二维与一维标签条码读取技术以及需要强大读取能力的任何生产应用，DataMan 8600 系列手持工业直接部件标识读码器都是其理想选择。常用的条码读取应用包括：
　　•发动机装配
　　•传输装配
　　•汽车套件
　　•航空
　　•进货检验
　　•石油和天然气
　　•电子设备制造



一维：使用读码器读取静止、慢速移动的产品上的一维条码或手写的一维条码。

一维： 读取快速移动的一维条码，包括那些在超快速饮料或食品生产线上的一维条码。

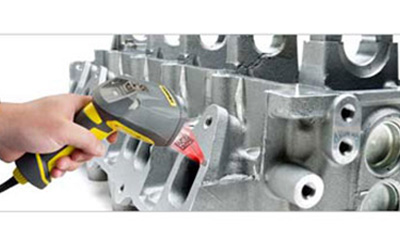

二维：几乎可以读取任何表面（玻璃、金属、陶瓷、塑料）上的富有挑战性的直接部件标识代码

二维：读取静止、手写或印刷在标签上的移动中的二维码。
