| 特点 | Checker 4G1 | Checker 4G7 | Checker 4G7X | Checker 4G7C |
| 元件定位传感器 | X | X | X | X |
| 检查传感器：存在性、测量和位置 | X | |||
| 检查传感器： 存在性、测量或位置 | X | X | ||
| 检查传感器： 仅存在性 | X | |||
| 彩色传感器工具 | X | |||
| 内部触发 | X | X | X | X |
| 图案重培训 | X | X | X | X |
| 任务变更 | 32 | 32 | 32 | 32 |
| 计算机软件设置 | X | X | X | X |
| SensorView 设置和显示 | X | X | X | X |
| 基于编码器的工件跟踪 | X | X | X | X |
| 用于定制输出的逻辑方式 | X | X | X | X |
| 检查传感器数量 | 无限制 | 无限制 | 无限制 | 无限制 |
| 最大检测率 | 400Hz | 60Hz | 60Hz | 50Hz |
| 分辨率 | 128 x 101 | 752 x 480 | 752 x 480 | 752 x 480 |
| 可编程逻辑控制器 (PLC) 通信 - 以太网/IP 协议及 Rockwell 附加设备描述 | X | X | X | X |
| 可编程逻辑控制器 (PLC) 通信 - PROFINET | X | X | X | X |
| 将图像存储至 FTP | X | X | X | X |

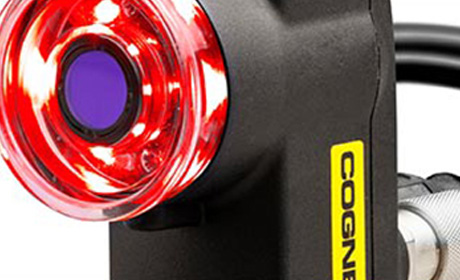

| 集成的红色、蓝色、绿色和红外 LED | X | X | X | |
| 集成的亮白色 LED 偏振 | X | X | X | X |
| 照明和滤波器选件 |
集成的红色、蓝色、绿色和红外 LED 集成的亮白色 LED 偏振 |
| 光学器件 | 随附标准 5.8mm 镜头 |
| 外部触发输入 |
输入开启 > 10VDC (> 6mA) 输入关闭 < 2VDC (< 1.5mA) 保护光隔离，极性独立 |
| 输出 |
半导体开关输出 额定值 100mA，24VDC 最大电压降 3.5VDC @ 100mA 最大负载 100mA 保护光隔离、短路保护，过载电流和反极性保护 |
| 编码器输入 |
差分 A+/B+：5-24V（最大 50 kHz） A-/B-：反向 (A+/B+) 单端 A+/B+：5-24V（最大 50 kHz） A-/B-：VDC = ½ (A+/B+) |
| 作业控制输入 |
支持 32 项任务 输入开启 > 10VDC (> 6mA) 输入关闭 < 2VDC (< 1.5mA) 保护光隔离，极性独立 |
| 电源 | 电压 +24VDC (22-26VDC) 当前最大 250mA |
| 环境 |
工作温度 0° - 50°C (32° - 122°F) 储存温度 -30° - 80°C (-22° - 176°F) 工作湿度 0%-90%，无冷凝 工作高度 4000m（最大） 每轴 5 毫秒 80G 冲击力（根据 IEC 68-2-2） 振动 10G (10-500Hz)，根据 IEC 68-2-6 IP67 保护 |
| 可编程逻辑控制器 (PLC) 通信 |
EIP w/AOP、PROFINET、TCP/IP、UDP/IP FTP 图像 |
| 机械工件 |
尺寸 2.64in (67mm) 高 x 1.61in (41mm) 宽 x 2.72in (69mm) 深 重量 148g (4.2oz) |
| 操作模式 | 内部工件触发，外部工件触发，自由运行模式 |
| 认证 | CE、FCC、RoHS、KCC 和必维国际检验集团 |
| 最低计算机要求 |
（仅适用于安装） 操作系统 XP™、Vista™、Microsoft® Windows 7® 32 和 64 位 RAM 128 MB RAM 以太网接口 10/100 屏幕分辨率 1024 x 768 (96 DPI) 或 1280 x 1024 (120 DPI) 显示屏 |
| 工件编号 |
Checker 4G7S C4G7-24S-E00 Checker 4G1 C4G1-24G-E00 Checker 4G7 C4G7-24G-E00 Checker 4G7X C4G7-24X-E00 |
| 可选配件 |
CKR-4G-CBL-001 跨线 I/O 电缆 (5m) CKR-200-CBL-RT-003 直角 I/O 电缆 (1m) CCBL-ENET-05 以太网电缆 CCB-84901-6001-05 直角以太网电缆 (5m) |
|
C4G-BAK-000 基本配件套件 CKR-200-LENSKIT 镜头套件注释： 基本配件套件包括快速入门指南、 Checker 软件 CD 和 安装螺丝。 镜头套件包括 3.6、8、16 和 25 mm 镜头。 |
| 传感器 | 分辨率 752 x 480 |
| 照明和滤波器选件 | 集成的亮白色 LED 偏振 |
| 光学器件 | 随附标准 5.8mm 镜头 |
| 外部触发输入 |
输入开启 > 10VDC (> 6mA) 输入关闭 < 2VDC (< 1.5mA) 保护光隔离，极性独立 |
| 输出 |
半导体开关输出 额定值 100mA，24VDC 最大电压降 3.5VDC @ 100mA 最大负载 100mA 保护光隔离、短路保护，过载电流和反极性保护 |
| 编码器输入 |
差分 A+/B+：5-24V（最大 50 kHz） A-/B-：反向 (A+/B+) 单端 A+/B+：5-24V（最大 50 kHz） A-/B-：VDC = ½ (A+/B+) |
| 作业控制输入 |
支持 32 项任务 输入开启 > 10VDC (> 6mA) 输入关闭 < 2VDC (< 1.5mA) 保护光隔离，极性独立 |
| 电源 |
电压 +24VDC (22-26VDC) 当前最大 250mA |
| 环境 |
工作温度 0° - 50°C (32° - 122°F) 储存温度 -30° - 80°C (-22° - 176°F) 工作湿度 0%-90%，无冷凝 工作高度 4000m（最大） 每轴 5 毫秒 80G 冲击力（根据 IEC 68-2-2） 振动 10G (10-500Hz)，根据 IEC 68-2-6 IP67 保护 |
| 可编程逻辑控制器 (PLC) 通信 |
EIP w/AOP、PROFINET、TCP/IP、UDP/IP FTP 图像 |
| 机械工件 |
尺寸 2.64in (67mm) 高 x 1.61in (41mm) 宽 x 2.72in (69mm) 深 重量 148g (4.2oz) |
| 操作模式 | 内部工件触发，外部工件触发，自由运行模式 |
| 认证 | CE、FCC、RoHS、KCC 和必维国际检验集团 |
| 最低计算机要求 |
（仅适用于安装） 操作系统 XP™、Vista™、Microsoft® Windows 7® 32 和 64 位 RAM 128 MB RAM 以太网接口 10/100 屏幕分辨率 1024 x 768 (96 DPI) 或 1280 x 1024 (120 DPI) 显示屏 |
| 工件编号 | Checker 4G7C C4G7C-24X-E00 |
| 可选配件 |
CKR-4G-CBL-001 跨线 I/O 电缆 (5m) CKR-200-CBL-RT-003 直角 I/O 电缆 (1m) CCBL-ENET-05 以太网电缆 CCB-84901-6001-05 直角以太网电缆 (5m) |
|
C4G-BAK-000 基本配件套件 CKR-200-LENSKIT 镜头套件注释： 基本配件套件包括快速入门指南、 Checker 软件 CD 和 安装螺丝。 镜头套件包括 3.6、8、16 和 25 mm 镜头。 |
| 存在传感器 | 测量传感器 | 位置传感器 |
| 亮度传感器可寻找黑暗或明亮区域。 | 宽度传感器可对工件、元件或特征的宽度进行测量。 | 边缘位置传感器可验证边缘位置并支持最大 20 度旋转。 |
| 对比度传感器可寻找明亮和黑暗区域。 | 高度传感器可对工件、元件或特征的高度进行测量。 | 对比度传感器可寻找明亮和黑暗区域。 |
| 图案传感器可了解工件特征，并在该特征出现时通知您。 | 直径传感器可对工件、元件或特征的直径进行测量。 | 图案位置传感器可验证图案位置并支持 360 度旋转。 |
| 边缘存在传感器用于验证是否存在边缘特征。 |
Checker 资源
SensorView 2 智能显示屏
彩色照明和偏振选件
彩色滤波器 可调安装支架
镜头
电缆

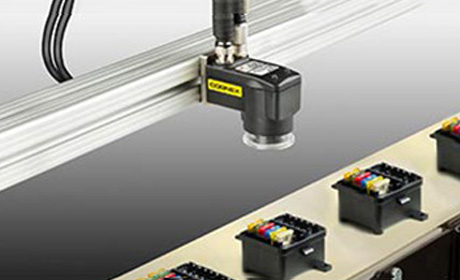

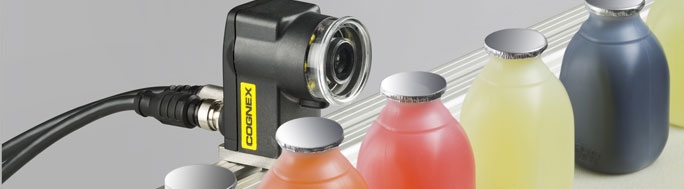

可以检测装配错误、缺陷、损坏的工件和缺失的功能。
