Cognex Designer 2.0 视觉软件

Cognex Designer 视觉软件功能
　　Cognex Designer 让您更快地构建完整的视觉应用，并使开发人员能够更方便地利用强大的 VisionPro® 工具库的全部优势。图形流程图式编程环境形成更容易理解、向其他人解释和维护的图示。
使用 Cognex Designer 的主要优势
　　•与康耐视认证的视觉控制器、相机和 3D 传感器无缝集成
　　•利用全面的 VisionPro 2D 和 3D 视觉工具库解决应用问题
　　•为自动机械、运动阶段和机器控制等硬件创建自定义插件
　　•引入包括内置用户访问层、实时警报、本地化接口和 SQL 数据库日志记录等系统功能
　　•使用 3D 虚拟化部署专业的图形化用户界面

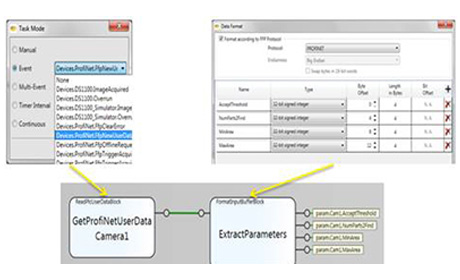

1：配置视觉 - 为视觉应用拖放数据流程配置。使用直观的编辑控件设置视觉工具属性。为 3D 传感器、相机和 I/O 设备等外部硬件设备添加插件。

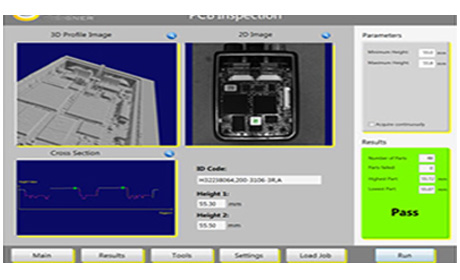

2：开发 HMI - 创建专业的运行时操作员界面以监控和控制您的视觉应用。

3：连接 - 配置 I/O 和工厂车间通信、操控运动设备和存档结果。

4：部署 安装在视觉控制器或工业个人电脑上。

VisionPro 视觉软件视觉工具
　　自 Cognex Designer 软件推出开始，Cognex Designer 自动包含最新的 VisionPro 软件和功能。这使用户能够通过 VisionPro 软件中久负盛名的视觉工具利用 Cognex Designer 的图形功能，包括 PatMax®、IDMax® 和 OCRMax，以及 PatMax® AutoTune（Cognex Designer 2.0 推出）。
高级计算机视觉技术
　　VisionPro® 和 CVL®（康耐视视觉库）Power Tools 能够忽略表面的非关键差异，而重点关注影响产品通过率的关键特征。Power Tools 无需大量的图像预处理即可实现最终的解决方案，加快了视觉工程师的应用程序开发，为公司降低了生存周期成本。

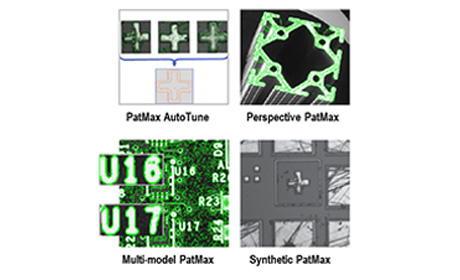

几何图案搭配和检测
PatMax® 专利算法作为业界零件和特征定位的黄金标准，可在最有挑战的条件下提供准确和可重复的检测。

识别、字符识别和字符验证
1DMax® 和 2DMax+ 甚至可以读取效果最差的 Datamatrix 码，为元件追溯提供始终如一的高读取率。OCRMax™ 提供高速的光学字符识别和验证，即使打印严重变形也不例外。

色彩筛选、搭配和监控

查找，测量/计量，以及分析

图像处理工具
在检验对象前优化和处理图像。区域和线扫描相机的不同的校准工具可以准确地纠正光学畸变和相机位移，例如旋转和倾斜。

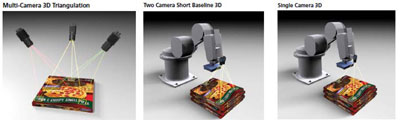

3D 工具
提供准确、实时的三维位置信息，以便在汽车和精密制造产业中实现具有挑战性的组件验证、物流和机器人应用的自动化。

康耐视 VC5 视觉控制器
　　康耐视 VC5 视觉控制器为用户提供了预认证、可即时上线、可信赖的康耐视品牌视觉系统以创建、部署和维护 3D 和 2D 多相机机器视觉应用。
　　康耐视 VC5 视觉控制器直接与康耐视工业 GigE Vision® 相机和康耐视 3D 激光位移传感器连接，最多可结合四个区域扫描、线扫描或 3D 位移传感器。采用已获认证的集成式硬件与软件，无需进行第三方配件评估，避免了驱动器不兼容及类似的性能问题，从而缩短了开发时间并降低了采购的复杂性。
　　VC5 采用坚固耐用的无风扇式设计，无任何活动元件，因而具有极强的抗振性，适用于尘土多的工业环境。VC5 可从相机或 3D 位移传感器进行高速平行图像采集，并且配备了一系列离散型 I/O、编码器输入、确定性精密 I/O 子系统，以及常用工厂协议的网络功能。

　　▶ 获取产品报价         ▶下载中心

主要功能摘要
　　•相机就绪 - 立即连接最高 4 个 GigE 康耐视工业相机或康耐视 3D 位移传感器。
　　•4 个独立 GigE 通道可使用以太网供电 (PoE) 同时采集
　　•为工厂车间设计 - 无风扇，固态硬盘，PLC 和 I/O 集成
　　•专用工厂通信 - Allen-Bradley/Rockwell EIP、Siemens PROFINET、Mitsubishi SLMP TCP/IP 协议支持
　　•离散型 I/O - 24 个光隔离精密 I/O（8 输入，16 输出）和专用 CPU，24V
　　•正交编码器输入
　　•包含全套康耐视视觉软件 - VC5 预安装了最新的 Cognex Designer 和 VisionPro 软件版本供机器视觉应用开发使用，包括 PatMax®、IDMax®、OCRMax® 和现在的 PatMax AutoTune
　　•集成许可安全内建于硬件中：
　　组织可大幅提高视觉应用的开发和部署效率，无需担心计算机的选择、相机和 IO 的连接，或者软件安装兼容性。

组织优势
　　•康耐视预认证 - 康耐视已对 VC5 进行了所有 GigE 康耐视工业相机和 3D 位移传感器预认证和测试
　　•一站式购物 - 组织同时订购硬件和软件（Cognex VC5、Designer 和相机/传感器）- 无需担心组合问题。
　　•经过康耐视测试 - 无需担心什么可以一起使用，无需担心驱动程序不兼容等问题。
　　•康耐视安装 - 软件（Designer 和 VisionPro 及视觉工具）已由康耐视预安装到 Cognex VC5 硬件 - 无需担心安装流程。
　　•长期硬件可用性 - VC5 Vision 控制器的长期可用性使客户能够在硬件平台上实现标准化。
　　•全部由康耐视支持 - 组织遇到视觉硬件和软件问题时只需向一家公司寻求技术支持，无需奔波于多家公司
同时订购典型相机/传感器：
　　此硬件总是和 Cognex CIC 工业相机（2D 多相机应用）和/或 Cognex 3D 位移传感器（3D 应用）一起订购以提供由康耐视交付和支持的完整视觉系统。
　　　VC5 架构

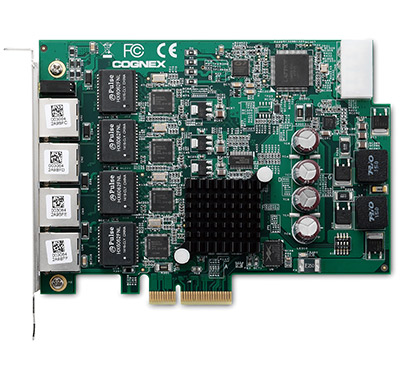

　　Cognex 8704e 是新型 4 端口 GigE 帧捕获器，可用于康耐视和第三方相机。它是组织为所有新视觉软件应用构建自己的机器视觉工业 PC 的推荐 GigE 接口卡。
　　此卡可将最多四个康耐视工业相机或第三方 GigE 相机连接到您的计算机。它经过康耐视认证可用于康耐视软件和硬件。购买此卡即送 Cognex Designer 和 VisionPro 软件。
功能：
　　•将 1 到 4 个康耐视工业相机或第三方 GigE 视觉相机连接到您的计算机以进行单或多相机视觉开发
　　•4个独立通道带以太网供电 (PoE)，可同时 4 通道采集且无需额外电缆。
　　•兼容 PCI Express
　　•巨型帧
　　•Cognex Designer、VisionPro 和康耐视视觉工具中集成许可安全，代替组织中之前可能被错放或安全受影响的硬件狗。
软件包括：
　　硬件中包含用于机器视觉应用开发的最新 Cognex Designer 视觉软件版本。硬件还包含最新的 VisionPro 视觉软件，用于访问全部的 Cognex 视觉工具库，包括 PatMax AutoTune。
同时订购的典型相机/传感器：
　　此硬件通常和康耐视相机或传感器（Cognex CIC 工业相机，2D 多相机应用）和/或 Cognex 3D 位移传感器（3D 应用）或支持 GigE 标准的第三方 2D 相机一起订购。如果您需要 I/O 或工厂车间集成，您也可随硬件一起订购 Cognex CC24 I/O 卡。
康耐视即时上线视觉系统现已推出：
　　8704e 是构建自己的工业计算机系统的用户的理想选择。对于准备购买预认证的即时上线视觉系统的用户，康耐视现在随康耐视 VC5 视觉控制器提供全套的视觉软件系统。除 VC5 产品页面上介绍的诸多功能之外，VC5 还包含 8704e 的功能。

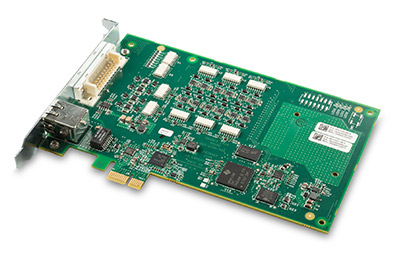

　　Cognex 24 是 I/O 和工厂集成卡，用于为康耐视和第三方相机开发机器视觉软件应用。它是组织为所有新视觉软件应用构建自己的机器视觉工业 PC 的推荐 I/O 和工厂车间集成卡。
　　CC24 经过康耐视认证可用于康耐视软件和硬件。此 I/O 和 PLC 卡包含 Cognex Designer 和 VisionPro 软件。
　　▶ 获取产品报价       ▶下载中心

功能：
　　•离散型 I/O：24 个精密 I/O 由专用、实时子系统控制（8 个输入，光隔离；16 个输出，光隔离）
　　•支持的编码器：连接单端或正交编码器
　　•支持的工厂通信：EIP、PROFINET、SLMP 和 TCP/IP
　　•专用板载 CPU 处理
　　•专用实时子系统：无需加载视觉处理启用硬件事件管理器、延迟线、高级握手
　　•Cognex Designer、VisionPro 和康耐视视觉工具中集成许可安全，代替组织中之前可能被错放或安全受影响的硬件狗。
软件包括：
　　硬件中包含用于机器视觉应用开发的最新 Cognex Designer 视觉软件版本。硬件还包含最新的 VisionPro 视觉软件，用于访问全部的 Cognex 视觉工具库，包括 PatMax AutoTune。
同时订购的典型相机/传感器：
　　此硬件通常和康耐视相机或传感器（Cognex CIC 工业相机，2D 多相机应用）和/或 Cognex 3D 位移传感器（3D 应用）或支持 GigE 标准的第三方 2D 相机一起订购。如果您需要 I/O 或工厂车间集成，您也可随硬件一起订购 Cognex CC24 I/O 卡。
康耐视即时上线视觉系统现已推出：
　　CC24 是构建自己的工业计算机系统的用户的理想选择。对于准确购买预认证的即时上线视觉解决方案的用户，康耐视现在随康耐视 VC5 视觉控制器提供全套的视觉软件系统。除 VC5 产品页面上介绍的诸多功能之外，VC5 还包含 CC24 的功能。

康耐视工业相机（CIC 相机）
　　康耐视数字工业相机系列专为能与产业领先的 Cognex Designer 视觉软件和 Designer 中的 VisionPro® 软件方便地集成而设计。这些小巧的 GigE Vision® 和 Camera Link® 相机可用于区域扫描和线扫描，从而可以满足各种应用。
　　康耐视一直享有机器视觉市场领导者的声誉，现在您也可以赢得这种赞誉。作为机器制造商，您可以通过康耐视标志性的黑色和黄色向客户证明，您的系统中集成了领先的机器视觉技术。大型企业用户可轻易识别在这些康耐视工业相机 (CIC) 中使用了 Cognex Designer 软件的系统。与 Cognex Designer 软件集成后可使用综合工具库，满足您对机器视觉的所有要求。
　　▶ 获取产品报价       ▶下载中心

随 CIC 相机订购的典型康耐视视觉硬件：
　　对于准备购买康耐视预认证的即时上线视觉解决方案的用户来说，通常会随这些康耐视相机一起订购康耐视 VC5 视觉控制器。另外，构建工业 PC 的用户通常会随该硬件订购 Cognex 8704e GigE 帧捕获器。VC5 和 8704e 均包含 Cognex 　　Designer 和 Vision Pro 软件，以提供康耐视交付和支持的全套视觉解决方案。
GigE Vision 和 Camera Link 方案
　　需要有价值的解决方案？需要能够满足最苛刻需求的高性能？康耐视可提供能够满足各种应用需求的工业相机。
功能
　　•VGA 到 29MP 区域扫描，或 4k 线扫描
　　•全局或卷帘快门
　　•单色或彩色
　　•单线缆解决方案：GigE Vision 带以太网供电或 Camera Link 供电 (PoCL)
　　•3 年质保

型号	分辨率	帧速率	类型	传感器技术	彩色/ 单色
CAM-CIC-300	0.3MP	120fps	区域扫描	CCD/全局快门	M
CAM-CIC-1300	1.3M	60fps	区域扫描	CMOS/全局快门	C, M
CAM-CIC-2000	2MP	60fps	区域扫描	CMOS/全局快门	M
CAM-CIC-4000	4MP	25fps	区域扫描	CMOS/全局快门	C, M
CAM-CIC-5000	5MP	17fps	区域扫描	CCD/全局快门	M
CAM-CIC-5MR/5000R	5MP	14fps	区域扫描	CMOS/卷帘快门	C, M
CAM-CIC-10MR	10MP	10fps	区域扫描	CMOS/卷帘快门	C, M
CAM-CIC-2900	29MP	4fps	区域扫描	CCD/全局快门	M
MCAM-CIC-4KL-24-G	4k	26kHz	线扫描	CMOS/卷帘快门	M

型号	分辨率	帧速率	类型	传感器技术	彩色/ 单色
CAM-CIC-4KL-80-CL	4K	80kHz	线扫描	CMOS/线性	M

Cognex Designer 和 VisionPro 带 Cognex VC5、8704e 或 CC24 硬件
　　康耐视提供全套视觉解决方案，包括视觉控制器、视觉硬件和视觉软件，使组织能够构建 2D、3D 和多相机视觉软件应用。
　　因此，当您订购康耐视 VC5 视觉控制器、8704e 帧捕获器或 CC24 IO 和 PLC 卡时，我们会同时提供 Cognex Designer 和 VisionPro 软件。特别是，我们会提供一个部署许可，让您可在生产中开发和部署应用。 因为您是和硬件一起购买的 　　Cognex Designer，所以您拥有康耐视认证的有效视觉测试解决方案。
　　•康耐视 VC5 视觉控制器建议用于准备购买康耐视预认证的即时上线视觉解决方案的用户。
　　•另外，如果您要构建工业 PC，则您应该订购 Cognex Designer 和 Cognex 8704e GigE 帧捕获器
　　•另外，如果您要构建工业 PC，而且需要 I/O，则您应该订购 Cognex Designer 和 Cognex CC24 IO 及 PLC 通信卡
